Hinweise:

- Die Liste der Geräte wird in unregelmäßigen Abständen aktualisiert, je nachdem ob mir das Sammlerglück hold war;

- Geräte, die ich noch nicht besitze, sind hier aufgelistet;

Hinweise:

- Alter: Gibt das Alter bzw. das Baujahr der jeweiligen Modellreihe an; die Angaben habe ich im Netz recherchiert; für die Richtigkeit kann ich keine Gewähr übernehmen;

- durch Anklicken der Fotos bzw. Links kommt man entweder zu einer Prospektinformation, zu Bildern des beschriebenen Gerätes oder zu einer größeren Ansicht;

Seit September 2012 habe ich weitere Geräte von Carl Zeiss Jena dazu bekommen. Allerdings fehlt mir die Zeit, diese zu fotografieren und zu beschreiben. Sobald mehr Muße ist, hole ich dies nach.

Hier jedoch eine kurze Zusammenstellung:
- Nivelliergerät Ni. B (mit Horizontalkreis, voll funktionsfähig)
- Nivelliergerät Ni. B (aus Aluminium gefertigt, wahrscheinlich als Folge der Buntmetallknappheit während des 2. WK, komplett mit allem Zubehör und Bedienungsanleitung sowie Originalrechnung von 1946, leider lässt es sich nicht drehen)
- Hängetheodolith (Hersteller ist Freiberger Präzisionsmechanik, ein Betrieb des Kombinates
VEB Carl Zeiss Jena)
- Theo 080 A
- Theodolith IV
- Kippregel "Kipre. I", Seriennummer 34051, aus der Ukraine, voll funktionsfähig
- Präzisionsinvarlatten, 2 Stück á 1,75 m
- Präzisionspantograph (Hersteller ist Freiberger Präzisionsmechanik)
- Präzisionspantograph (Hersteller ist REISS LIEBENWERDA)
- 2 identische Nivelliergeräte vom Hersteller REISS LIEBENWERDA, komplett mit Holztransportkiste
- 4 Heliotrope mit 2 Stativen (äußerst selten, basieren auf der Erfindung Carl Friedrich Gauss von 1821)
- Zwangszentriereinrichtung
- diverse Preislisten, Prospekte, Kataloge und Stative

September 2012

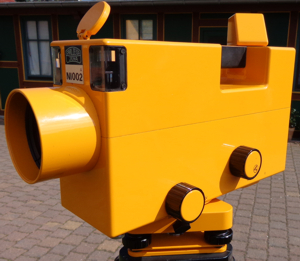

Präzisionskompensatornivellier Ni 002 A / M5

Vergrößerung: 40-fach
Freie Objektivöffnung: 52 mm
Mittl. Fehler auf 1 km Doppelnivellement: +/-0,2 mm

Mit originaler Metalltransportbox

September 2012

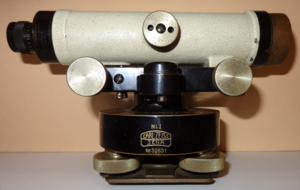

Nivellierinstrument I - Baujahr ca. 1932

Vergrößerung: 25-fach
Freie Objektivöffnung: 30 mm
Gesamtbrennweite: 187 mm
Fernrohrlänge: 190 mm

Mit originaler Holztransportbox, Bedienungsanleitung als pdf-Datei vorhanden

August 2012

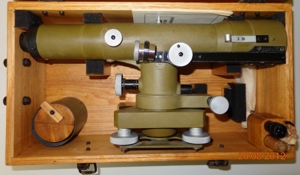

Präzisionsnivelliergerät A - Nachbau UdSSR 1952
Es handelt sich um einen fast perfekten Nachbau des Präzisionsnivelliers der Baureihe A von ca. 1936.
Ab 1936 erfolgte eine Umbenummerung der Nivelliere und eine Einteilung in drei Gruppen. Die Gruppe der Präzisions-Nivelliere ist für Einwägungen hoher Genauigkeit, Landesnivellements, Beobachtung von Bodenbewegungen, für bau- und bergtechnische sowie für geophysikalische Zwecke einsetzbar.
Beim Präzisions-Nivellier A (III) wurde durch Hinzufügen eines Planplattenmikrometers, in Verbindung mit einer Keilstrichplatte für die Einstellung und einer Invarplatte eine wesentliche Genauigkeitssteigerung erreicht, zu der auch
besonders ein Fernrohr mit 55 mm freier Öffnung und hohem Auflösungsvermögen beiträgt.

Vergrößerung: 44-fach
Freie Objektivöffnung: 55 mm
Gesamtbrennweite: 410 mm
Fernrohrlänge mit Planplatte: 400 mm
Mittlerer Höhenfehler pro 1 km Doppelniv.: 0,3 mm

Besonderheiten: "In Jena werden die Betriebe von Zeiss und Schott von der russischen Militärmacht bis auf einen minimalen Restbestand von 6% demontiert. Material und Personal werden in die UdSSR abtransportiert" (Info der Zeiss-Stiftung)
Ob mein Ni A von deutschem Personal gefertigt wurde, kann ich nicht bestätigen.

Mit Holztransportbox, Planplattenmicrometer, Blende, Putztuch, Maulschlüssel, 2 Justierstifte, Schraubendreher, Ölfläschchen und Original-Bedienungsanleitung in Russisch

Juli 2012

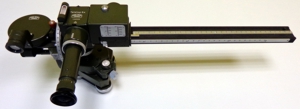

Teletop
Ein sehr gut erhaltenes Teletop aus den 50-er Jahren habe ich aus Osteuropa bekommen. Die Farbe ist bronce-grün mit dem sogenannten Kraklé-Effekt. Es funktioniert tadellos und macht Riesenspaß, damit zu arbeiten.

Vergrößerung: 6-fach
Freie Objektivöffnung: 20 mm
Fernrohrlänge: 130 mm

Besonderheiten: mit Holztransportbox, Blende, Meßkeil 1:1000 und Original-Bedienungsanleitung

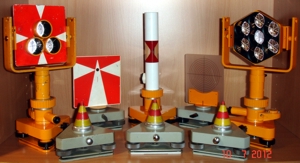

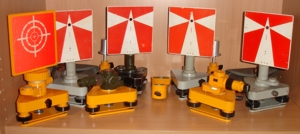

Zielzeichen und Dreifüße
Ich konnte verschiedene Zielzeichen erwerben und zwar solche, von denen ich vorher noch nie etwas gehört und gesehen hatte.

U.a. ein 3-er und 7-er Reflektoten-Set für das RETA sowie ein Leuchtzeichen für die Theodoliten.

Die 3 kegelförmigen Zielzeichen sollen aus der Markscheiderei stammen, aber bestätigen kann ich es leider nicht.

Zielzeichen für Theo 010, optische Lote und Dreifüße
Ich konnte weitere verschiedene Zielzeichen sowie 2 optische Lote erwerben.

Teilweise waren die zugehörigen Dreifüße in der originalen Segeltuchtasche verpackt.

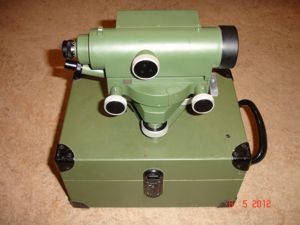

- Libellennivelliergerät Ni 030
Das Ni 030 ist ein Kippschraubennivellier mittlerer Genauigkeit mit Koinzedenzlibelle. Für die Richtungsmessung in der Horizontalebene ist es mit einem Horizontalkreis ausgerüstet.
- Standardabweichung für 1 km Doppelnivellement:
3 mm
- Fernrohrvergrößerung: 25 x
Besonderheit: unbenutzt, Holztransportbox und Zubehör ist komplett vorhanden, NVA-Ausführung

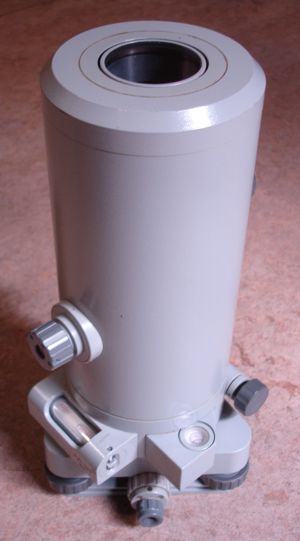

- Präzisionszenitlot PZL 100
Das PZL wird dort eingesetzt, wo eine genaue Punktübertragung durch Lotung erfolgen muss,
z. Bsp. beim Bau von Hochhäusern und Brücken, Deformationsmessungen usw.
Das PZL ähnelt im Aufbau dem Ni 007, wobei durch Entfernung des Pentagonprismas die Ziellinie in Richtung Zenit verläuft.
- Standardabweichung einer Punktbestimmung:
(0,01 * H + 0,3) mm, wobei die Höhe H in m angegeben wird.
- Fernrohrvergrößerung: 31,5 x
Besonderheit: mit optischem Lot im Dreifuß, Holztransportbox ist vorhanden

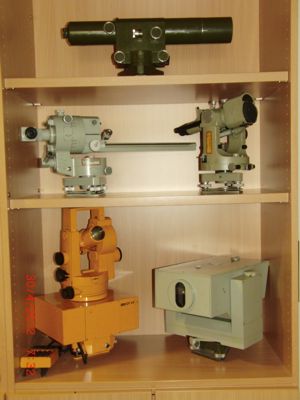

Von oben nach unten:

- Präzisionsnivelliergerät Ni 004
Das Ni 004 ist ein Präzisionsnivellier, das an Speziallatten (Invarlatten) Ablesungen von 0,05 mm erlaubt.
- Standardabweichung für 1 km Doppelnivellement: 0,4 mm
- Fernrohrvergrößerung: 44 x

- Basisreduktionstachymeter BRT 006 (links)
Das BRT 006 ist ein Reduktionstachymeter mit variabler Basis im Standpunkt und einem parallaktischen Winkel, der sich in Abhängigkeit von der Fernrohrneigung verändert.
- Strecken-Standardabweichung für 100m, mit Doppelkoinzedenz und automatischer Reduktion gemessen: 0,06 m
- Fernrohrvergrößerung: 15 x

- Reduktionstachymeter Redta 002
Das Redta ist ein Reduktionstachymeter mit eingebautem Doppelbildentfernungsmesser.
- Strecken-Standardabweichung für 100m: 0,02 m
- Fernrohrvergrößerung: 25 x

- Elektrooptisches Tachymeter EOT 2000 (links)
Das EOT 2000 ist ein Instrument hoher Genauigkeit. Vom prinzipiellen Aufbau ist dieses Instrument ein elektrooptischer Entfernungsmesser, verbessertes EOK 2000, mit aufgesetztem modifizierten Theo 010, einem Mikroprozessor und einem Bedienpult.
- Standardabweichung einer Steckenmessung:
10 mm unabhängig von der Streckenlänge
- Standardabweichung für die in 2 Fernrohrlagen gemessenen Richtung: 0,3 mgon
- Reichweite: bis 3000m
Hier geht es zum Prospekt.

- Elektrooptisches Kurzstreckenmessgerät EOK 2000
Das EOK 2000 arbeitet mit unsichtbaren Trägerwellen im Infrarotbereich, die durch eine Gallium-Arsenid-Lumineszenzdiode erzeugt und moduliert werden.
- der mittlere Streckenfehler beträgt +/- 0,01 m und ist entfernungsunabhängig

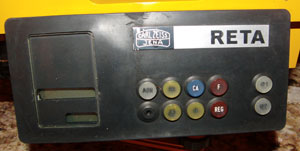

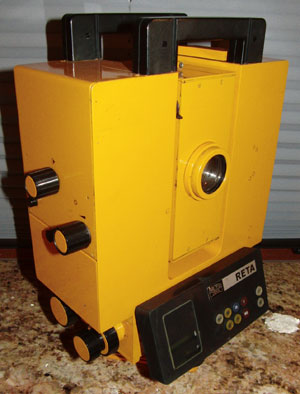

Registrierendes Tachymeter RETA

Nach so vielen Jahren des Sammelns bin ich nun endlich doch noch in den Besitz eines Elektronischen Tachymeters RETA gekommen. Ich kannte dieses Hightec-Instrument von Carl Zeiss Jena nur aus der Fachliteratur und von einem Prospekt.

Alter: Herstellungsjahr ca. 1985

Besonderheit: komplett mit Zubehör, Prismensatz, Akkuladegerät, Speicherkasten, Bedienungsanleitung und Stativ in der originalen Segeltuchtasche.

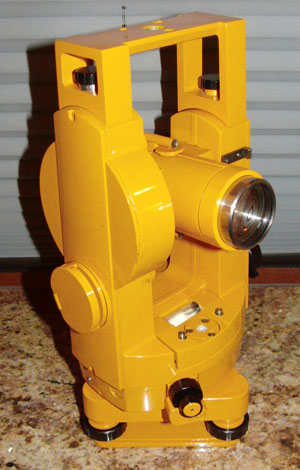

Theodolit Theo 010 B

Nun habe ich endlich zu den beiden Theo 010, dem Theo 010 A einen fast unbenutzten Sekundentheodolith Theo 010 B bekommen!

Alter: Herstellungsjahr ca. 1985

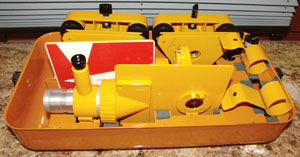

Besonderheit: komplett mit Zubehör, Zielzeichensatz und Stativ in der originalen Segeltuchtasche.

Theodolit Theo 120

Habe einen sehr gut erhaltenen Theo 120 mit fast dem kompletten Zubehör sowie der Transportbox aus Metall bekommen.

Alter: Herstellungsjahr ca. 1960

Besonderheit: komplett mit Zubehör, sogar das Steilsichtprisma in einem Ledertäschchen war dabei.

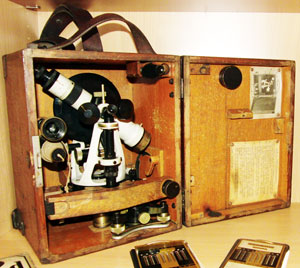

Repetitionstheodolit RTh II

Von diesem Repetitionstheodoliten wurden nur ca. 750 Stück zwischen 1912 und 1943 hergestellt.

Mein RTh II ist aus dem Jahr 1926 und in einem excellenten Zustand. Ich habe sogar eine Bedienungsanleitung bekommen, allerdings als Kopie.

Alter: Herstellungsjahr 1926

Besonderheit: komplett mit Original Holzbox, Ledertrageriemen und diversem Zubehör

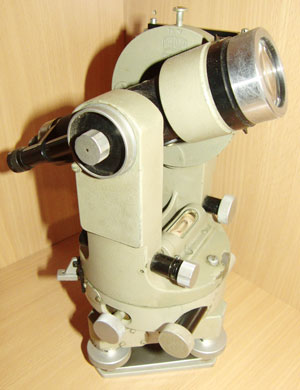

Theodolit Th IV

Dieser Theo IV ist ca. aus dem Jahr 1938 und in einem ebenso excellenten Zustand. Ich habe auch hierfür eine Bedienungsanleitung bekommen, allerdings als Kopie.

Alter: Herstellungsjahr ca. 1938

Besonderheit: komplett mit Original Holzbox, Ledertrageriemen und diversem Zubehör

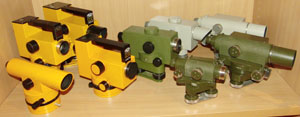

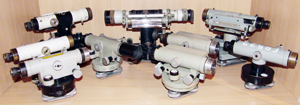

Nivelliergeräte von links:
- Ni 050 mit Keilscheibe
- Ni 040 A mit Dreifuß
- Ni 020 A mit Dreifuß
- Ni 040 A mit Keilscheibe
- Ni 025 mit Horizontalkreis, grün
- Ni 025 mit Horizontalkreis, grau
- Ni 060 grün
- Ni 030 grau
- Ni 030 grün

Hersteller: VEB Carl Zeiss Jena, DDR

Alter:
- Ni 030 und 060: 1949 bis 1953
- Ni 025: ab 1963
- Ni 050: ab 1968
- Ni 020 A und 040 A: 1983 bis 1990

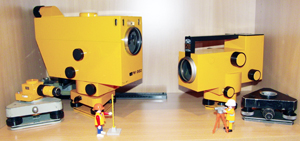

Nivelliergeräte von links:
- Ni 002
- Ni 005 A

Sonstiges von links:
- Dreifuß (grau) mit optischem Lot (gelb)
- Dreifuß mit integriertem optischen Lot (grün)

Hersteller: VEB Carl Zeiss Jena, DDR

Alter:
- Ni. 002 und Ni. 005: 1983 bis 1990

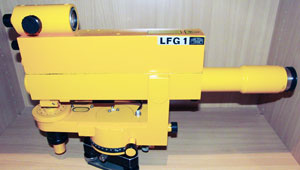

Laserfluchtungsgerät LFG 1

Hersteller: VEB Carl Zeiss Jena, DDR

Alter:
- ca. ab 1977

Hier finden Sie ein Prospekt, was mir freundlicherweise vom Carl Zeiss Archiv in Jena zur Verfügung gestellt wurde.

Ich bin noch auf der Suche nach dem passenden Netzteil zum LFG 1. Für einen Hinweis oder ein Angebot wäre ich sehr dankbar.

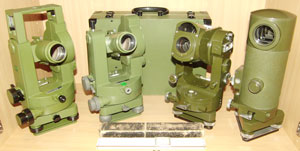

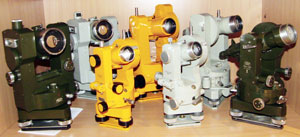

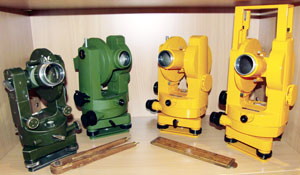

Das sind von links:
- Theo 020 B Theodolit
- Theo 020 A Theodolit
- Redta 002 Reduktionstachymeter
- Koni 007 Kompensatornivellier

Hersteller:
- Theo, Koni und Redta: VEB Carl Zeiss Jena, DDR

Alter:
- Theo 020 A: ab ca. 1970
- Theo 020 B: ab 1980
- Koni 007: ab 1960
- Redta 002: ab 1951, DDR

Besonderheit:
Ausführung für die NVA (Nationale Volksarmee)

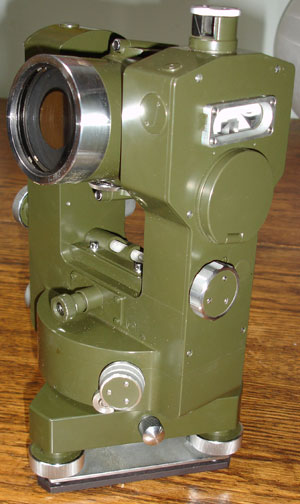

Manchmal meint es das Schicksal doch noch gut mit einem Sammler. Innerhalb von 6 Wochen bekam ich meinen zweiten Theo 010. Er sieht fast aus wie neu. Durch die lange Lagerungszeit sind allerdings fast alle Stellschrauben fest.

Weitere Fotos sehen Sie hier.

Alter: ca. 40 bis 50 Jahre

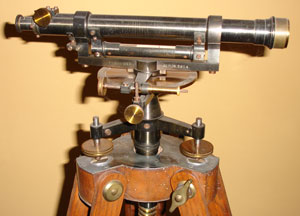

Mit diesem Nivelliergerät der Marke "Ed. Sprenger" Berlin fing alles an.

Ich fand dieses wunderschöne und gut erhaltene Nivelliergerät in der Originalholzkiste unter einem Haufen Müll auf einem Dachboden im Jahr 1995 nach Hinweis des Eigentümers.

Hier sind noch 2 weitere Bilder.

Bitte das Bild anklicken, um zu einer 360°-Animation zu gelangen!

Alter: ca. 100 Jahre

Besonderheit: komplett mit Original Holzstativ und Holzbox

Hier handelt es sich um ein Nivelliergerät vom Londoner Hersteller "STANLEY".

Erworben habe ich es auf dem Flohmarkt in Berlin, Straße des 17. Juni im Jahr 1996.

Alter: ca. 100 Jahre

Besonderheit: komplett mit Original Holzstativ und Holzbox
